Innerhalb von AquaInfoCS wird das Fotoarchiv für die Generierung von Messstellenpässen und zur Sichtung der archivierten Messstellenbilder verwendet. Die Messstellenfotos können im Stammdatenformular von Messstellen auf dem Reiter "Fotoarchiv" eingesehen werden. Eine weitergehende Bearbeitung ist hier nicht möglich.


Durch anklicken eines Thumbnails wird eine vergrößerte Ansicht im unteren Teil des Fensters dargestellt.



Über das Dropdownfeld "Kategorie" kann die Auswahl der angezeigten Bilder nach Kategorie gefiltert werden.




Der Messstellenpass fasst alle wesentlichen Informationen zu einer Messstelle in kurzer Form zusammen. Je nach Typ werden bis zu drei Bilder in den Messstellenpass integriert.

Im folgenden Beispiel ist dies ein Bild aus der Kategorie 01 "Bilddateien zu Messstellen - Draufsicht, Seitenansicht" und zwei weitere Bilder aus Kategorie 03 "Bilddateien mit Positionierung der Messstelle in der Karte *1:

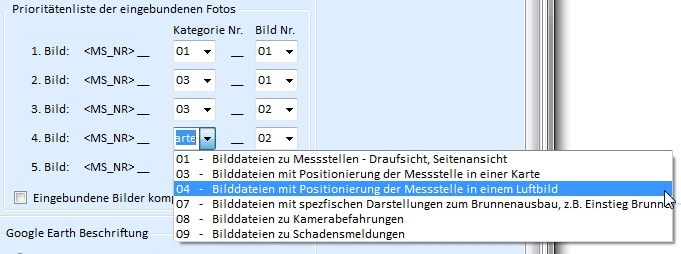

Unter "Funktionen Detaildaten" -> "Messstellen" kann konfiguriert werden, welche Bilder für die Erzeugung des Messstellenpasses verwendet werden. Mit der Auswahl wird jeweils eine Prioritätenliste festgelegt. Sollte ein gewähltes Bild (=Kategorie + laufende Nummer) nicht im Fotoarchiv vorliegen, so wird das jeweils nächste Bild der Liste in den Messstellenpass eingebunden.


Im Beispiel sind die ersten drei Bilder mit Kategorie 01/Bild 01, Kategorie 03/Bild 01 und Kategorie 03/Bild 02 festgelegt.



Es werden also die Bilddateien


       8412610_01_01.jpg, 8412610_03_01.jpg und 8412610_03_02.jpg


aus den jeweiligen Kategorie-Ordnern gesucht und eingebunden.


*1:GeoConcept-Systeme bietet die Generierung von "Kartenkacheln" auf Basis von OpenStreetMap-Karten als Dienstleistung an. Die Kacheln zeigen jeweils nur eine Messstelle mit einem festgelegten Radius des Kartenausschnitts (z.B. 50 m, 100 m, 500 m, etc).
