Weitere Informationen zur Auswertung GW-Analytik Box- und Whiskerplot 2:



Messstelle Wasserproben



Der  Box-Whisker-Plot ist ein Diagramm, das zur grafischen Darstellung der Verteilung eines Merkmals verwendet wird. Es fasst dabei verschiedene robuste Streuungs- und Lagemaße in einer Darstellung zusammen. Ein Boxplot vermittelt schnell einen Eindruck darüber, in welchem Bereich die Daten liegen und wie sie sich über diesen Bereich verteilen. Deshalb werden alle Werte der sogenannten Fünf-Punkte-Zusammenfassung, also der Median, die zwei Quartile und die beiden Extremwerte, dargestellt.

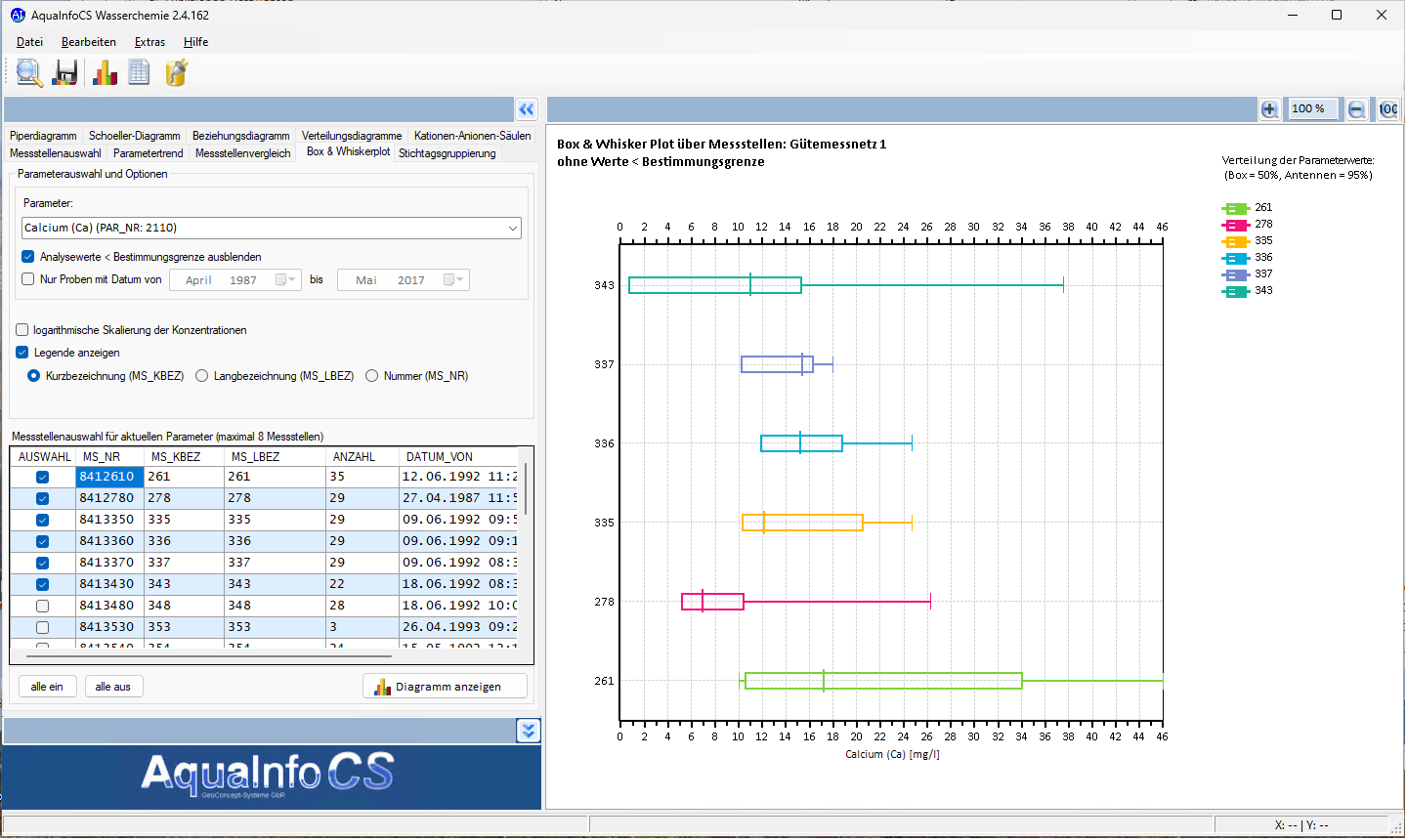

In der Auswertung GW-Analytik Box-Whisker Plot 2 können nach Auswahl eines Messstellenprojektes und eines Parameters bis zu 8 Messstellen mit Legende dargestellt werden. Somit können die Streuungs- und Lagemaße eines ausgewählten Parameters messstellenspezifisch verglichen werden.


  • Klicken Sie bitte auf einer  Messstellengruppe oder -abfrage  mit der rechten Maustaste in das Kontextmenü. Klicken Sie auf Auswertung GW-Analytik Box- und Whiskerplot 2.




  • Wählen Sie bitte anschließend den Parameter und danach die Messstellen aus. Zum Neuzeichnen des Diagramms - nach Änderung von Einstellungen -, klicken Sie bitte auf  oder
