Weitere Informationen zur Auswertung GW-Analytik Parametertrend:



In dieser grafischen Auswertung wird für eine ausgewählte Messstelle der Messwertverlauf von max. 8 Parametern in einer Zeitreihe dargestellt. Die Werteskala (Y-Achse) kann sowohl in logarithmischer als auch in linearer Skalierung angezeigt werden. Die logarithmische Skalierung hat gegenüber der linearen Skalierung eine größere Aussagekraft, wenn Sie den Messwertverlauf von Parametern stark unterschiedlicher Konzentration (z.B. Nitrat und Bromacil) vergleichen möchten.


Vorgehensweise:

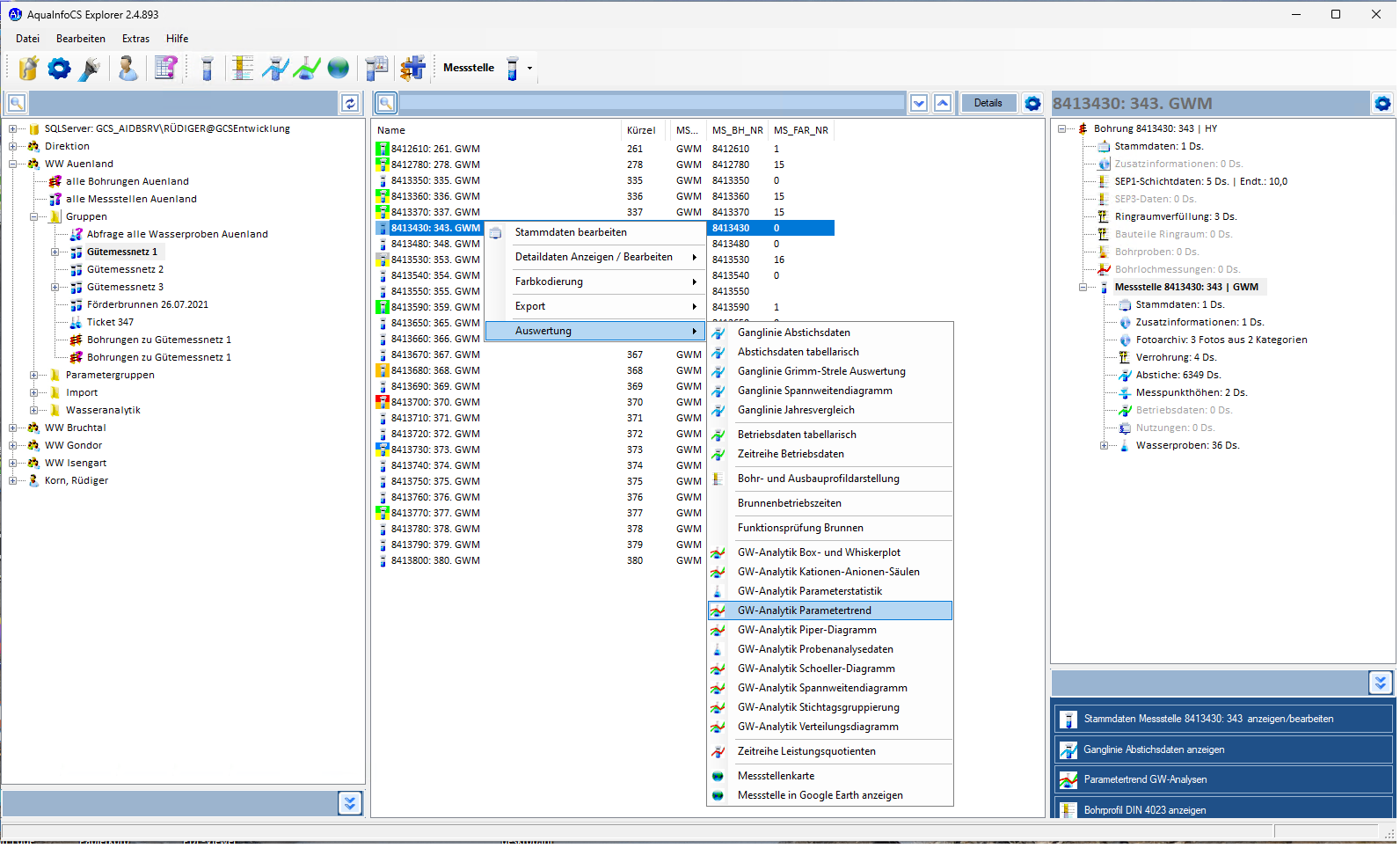

  • Die Auswertung wird nach Auswahl einer Messstelle im Objektfenster über das Kontextmenü "GW-Analytik Parametertrend" gestartet.



  • Nachfolgend erscheint das Modul AquaInfoCS Wasserchemie.

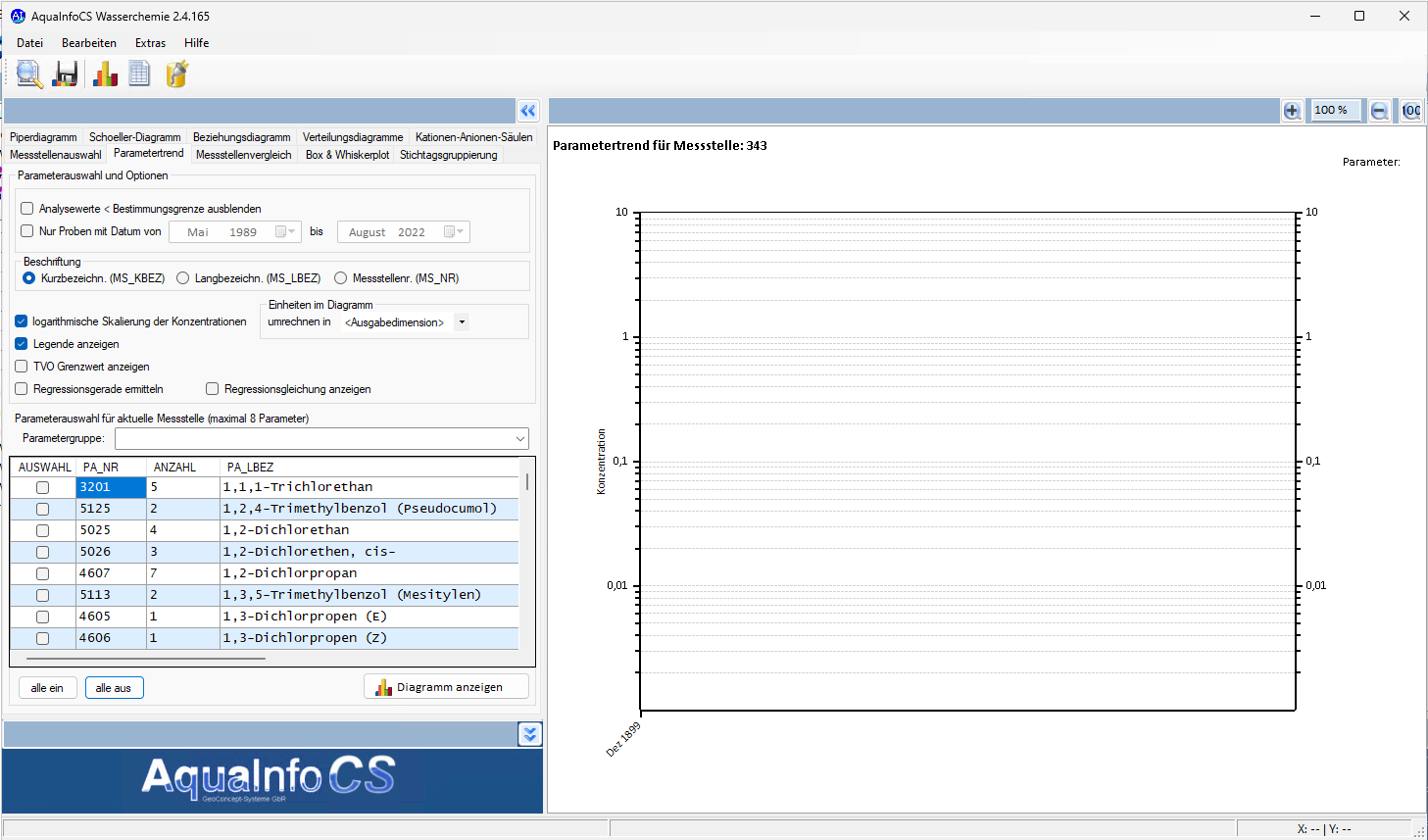

  • Wählen Sie nun bitte die Parameter aus, die Sie darstellen möchten. Alternativ können Sie für die Selektion der Parameter auch eine bereits definierte Parametergruppe verwenden. Beachten Sie jedoch bitte, dass die Parametergruppe evtl. mehr als acht Parameter enthält. In diesem Fall werden die ersten acht Parameter für die Darstellung selektiert, die anderen Parameter finden keine Berücksichtigung bei der Auswahl.


  • Die Parameter können durch Anklicken einer Spalte sortiert werden. Um die Parameter nach ihrem Namen zu sortieren, klicken Sie bitte auf die Spalte "PA_LBEZ". Die Parameter werden dann alphabetisch sortiert. Wenn Sie die Parameter absteigend nach der Anzahl der Messwerte sortieren möchten, klicken Sie bitte 2x auf die Spalte "ANZAHL". Wählen Sie anschließend bitte die Parameter aus, die Sie darstellen möchten.

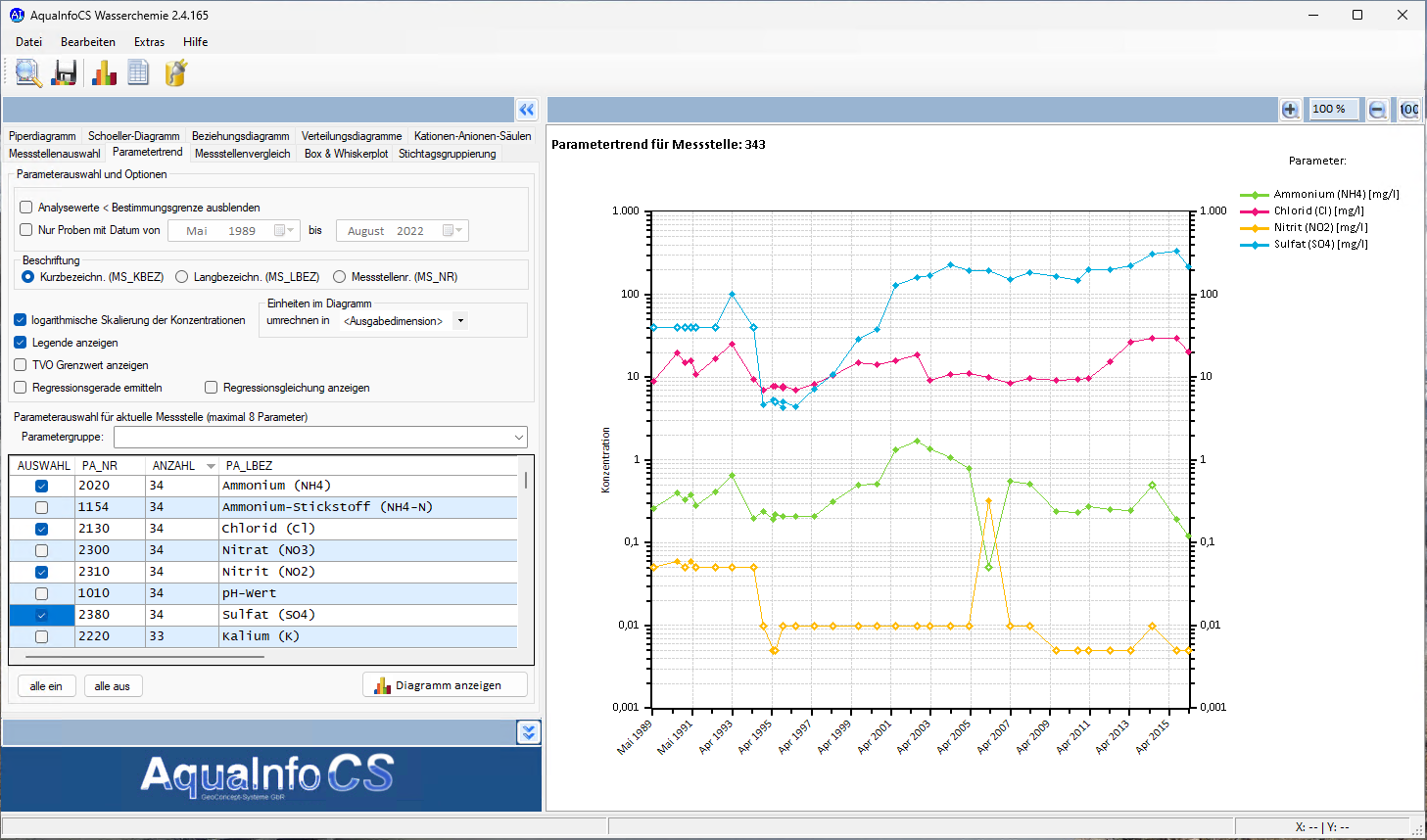

  • In diesem Beispiel wurden die Parameter Ammonium, Chlorid, Nitrit und Sulfat selektiert.



  • Klicken Sie anschließend auf , wenn Sie das Diagramm exportieren oder auf einem Drucker ausgeben möchten (Druck und Export).
